『接続情報を図面から出力』
Electricalなら接続情報を様々な形式で出力します！

図面入力に時間をかけてでも自動出力すべき情報

近年、ＣＡＤからの接続情報を製造用の他社システムに渡したいという要望が多くなっています。ケーブル切断機などは代表的ですが、ハーネス作成システムに接続情報を渡したいという要望が多くあります。出力可能かどうか試してみる価値はあります。

配線情報出力例　配線の場合

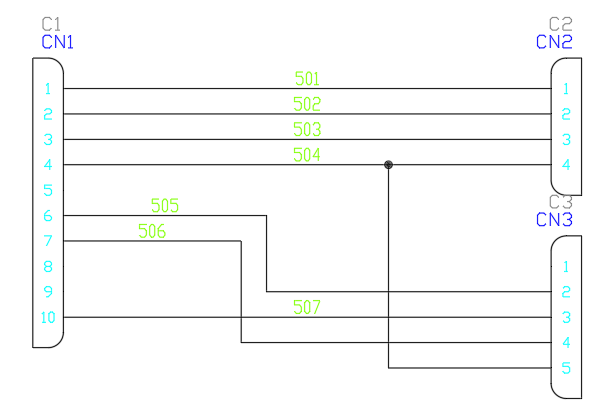

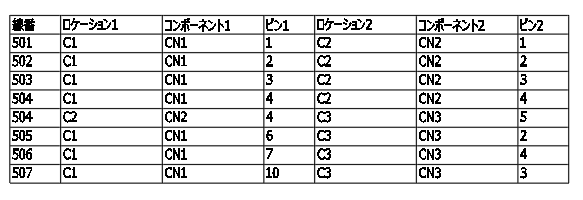

上図のようなコネクタ図の場合、接続情報を出力すると下図のようになります。

線番でソートされてますので、CN2が途中に表示され、且つ、CN2とCN3が接続しているリストになっています。可能であれば、CN1から接続するリストにしたいです。つまり、
CN1　4　CN2　4
CN1　4　CN3　5
が理想です。そのようなことは出来ないのでしょうか。

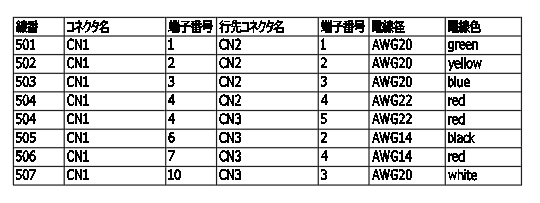

図面を少々編集し、出力方法を変更するだけで下図のリストに変更することができます。

電線径および電線色も追加してみました。全ての形式に対応できるわけではありませんが、図面の描き方を変えることで様々な形式の接続情報を出力できます。

配線情報出力例　ケーブルの場合

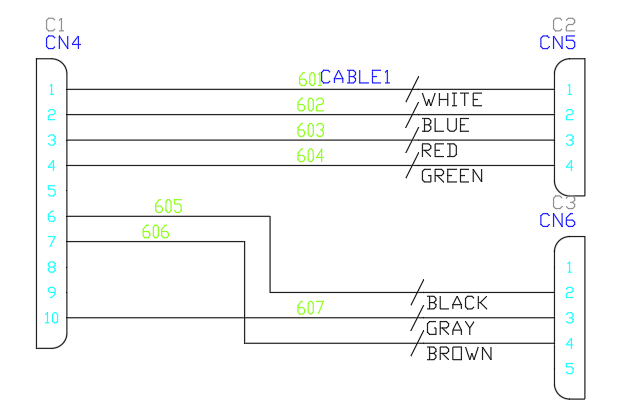

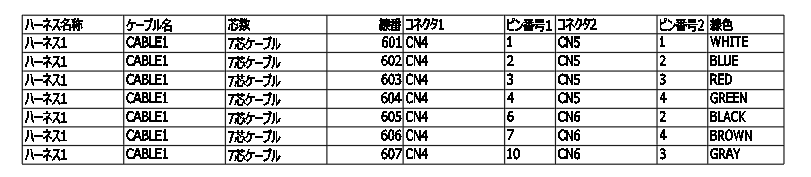

上図はケーブルシンボルを挿入しています。ケーブルを使用することで、さらに多くの接続情報を出力することができます。こちらの図面からは下図の接続情報を出力可能です。
